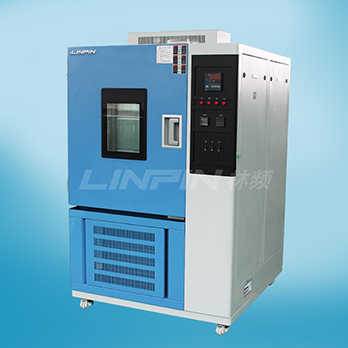

低温试验箱安全操作与风险防控



低温试验箱已突破传统科研边界，深入电子、轨道交通、食品、医药等民生领域。然而，箱体内部温度极低（可达-80 ℃），任何违反物理规律或标准规范的操作，都可能引发样品损毁、设备报废乃至人身伤害。以“错误案例→机理分析→标准动作→长效机制”四段式，系统梳理易被忽视的高风险细节，确保“零事故、零误判、零停机”。




二、样品摆放：风循环第一定律

2.1 流场畸变原理

箱内循环风机产生 0.5～2 m/s 层流，样品阻塞面积＞50 % 时，迎风面与背风面温差可达 3～5 ℃，直接造成 GB/T 2423.1 标准失效。


2.2 定量要求

a) 体积占比：≤1/3 有效容积；

b) 平面布局：纵向居中，离内壁 ≥50 mm，离出风口 ≥80 mm；

c) 高度限制：样品顶端与回风口下沿 ≥30 ° 倾角，避免冷空气“短路”；

d) 负载均温验证：9 点布温，最大偏差 ≤±2 ℃，否则视为无效试验。


2.3 违规案例

某新能源电池包占箱率 60 %，导致最内侧单体温度仅 -68 ℃（设定 -70 ℃），结果通过判定，装车后出现低温析锂，召回损失 1.2 亿元。


三、样品性质：化学与安全红线

3.1 绝对禁忌

a) 易燃气体：氢气、甲烷在密闭空间形成爆炸性混合物（LEL 4 %）；

b) 易挥发腐蚀品：HF、HCl 在 -70 ℃ 仍具饱和蒸气压，腐蚀蒸发器铜管；

c) 水基样品未密封：结霜膨胀 9 %，导致样品爆裂、箱内壁剥离。


3.2 可控样品

a) 水溶液：必须置于耐压 0.3 MPa 的 PP 密封罐，罐口加硅胶垫片；

b) 生物标本：先真空冷冻干燥，去除游离水，再置入箱内；

c) 带电解液电池：SOC 调整至 30 %，并加防爆阀朝向箱门背面。


3.3 违规案例

某实验室将 500 mL 乙醇敞口放入箱内，低温挥发后达到爆炸极限，压缩机启动火花引燃，箱门炸飞 5 m，所幸无人伤亡。


四、关键细节：从触电到火灾的零防护缺口

4.1 进水风险

冷凝水、除霜水一旦渗入保温层，形成冰桥，导致保温失效、外壳带电。

标准动作：

每月检查排水管加热丝功率 15 W/m，确保 ≥5 ℃ 不结冰；

箱底加装漏水报警器，阻值＜50 kΩ 立即停机。


4.2 清洁禁忌

湿布或酒精擦拭→绝缘电阻骤降→漏电保护器误动作。

标准动作：

停机回温至 +10 ℃ 以上；

用干燥无尘布 + 异丙醇 ≤10 % 快速擦拭，立即第二遍干布抛光；

绝缘复测 ≥20 MΩ（500 V DC）。


4.3 箱门开启

低温运行中开门，热空气涌入形成 200 ℃/min 梯度，蒸发器铜管瞬间收缩，焊口微裂纹扩展，两年后氟利昂泄漏。

标准动作：

a) 必须开门时，先停机回升至 0 ℃，佩戴防低温手套，侧身开门，时间 ≤30 s；

b) 配置门开关互锁：开门即停压缩机，风机延时 60 s 关闭。


4.4 声学异警

风机轴承缺油时噪声提高 6 dB，预示 72 h 内卡死。

标准动作：建立“声纹档案”，每月用手机频谱 APP 对比 1 kHz 峰值，提高 3 dB 即注油或更换轴承。


4.5 计量追溯

低温段传感器年漂移 0.2 ℃/年，未修正将出现“伪合格”。

标准动作：

每 6 个月用标准铂电阻（±0.05 ℃）在 -70 ℃、-40 ℃、0 ℃ 三点比对；

偏差＞0.3 ℃ 时，在控制器 CN5 菜单修正斜率与零点；

出具《低温偏差修正小票》，随设备终身档案。


五、长效机制：PDCA 闭环

Plan：年度维护计划含 52 项子任务，分解到日、周、月；

Do：操作员扫码签到，系统拍照上传，杜绝“事后补记录”；

Check：质量工程师每月抽检 10 %，发现一项虚假即启动 CAPA；

Act：对重复发生 2 次以上的同类错误，修订 SOP 并增加物理防错（如限位块、互锁开关）。


六、应急处理速查表

故障：箱内冒烟

处置：

立即按下急停，切断总闸；

佩戴防冻手套取出样品，置于防爆篮；

开启通风橱，用 CO₂ 灭火器扑灭；

30 min 内填写《异常事件报告》。

故障：人员皮肤粘于内壁

处置：

用 15～25 ℃ 自来水持续冲洗，直至冰层融化；

禁止硬撕，避免二次撕裂伤；

用无菌纱布包裹，立即送医。


七、法规与标准清单

GB/T 2423.1-2008 低温试验方法

GB 4793.1-2007 测量、控制和实验室用电气设备的安全要求

IEC 61010-2-011 低温设备特殊要求

ISO 13732-1 低温灼伤评价

JJF 1101-2019 环境试验设备温度校准规范



低温试验箱的可靠性，70 % 源于规范操作，30 % 来自细节预防。任何“差不多”“擦边球”的心态，都会在 -70 ℃ 的极端环境下被放大为不可承受的事故成本。唯有将“样品摆放、化学安全、清洁方式、计量修正”转化为可量化、可检查、可追责的标准动作，才能真正让低温箱成为科研与产业的“可靠伙伴”，而非“隐形炸弹”。对违反本白皮书导致设备损坏或人身伤害者，依据《实验室安全责任追究制度》上限处罚，情节严重者移交司法机构。
